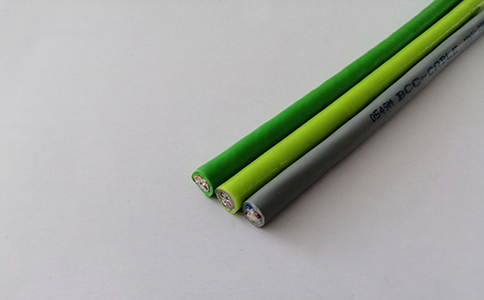

說起柔性電纜，大家可能并不是很陌生，但是在為拖鏈系統選購柔性電纜的時候卻可能會陷入一些誤區。

拖鏈用柔性電纜標準

首先，拖鏈用柔性電纜的標準結構

1、抗拉中心

在電纜的中心，根據芯線數量以及每根芯線交叉區域的空間，盡可能的有一個真正的中心線填充(而不是像通常情況下，用一些填充料或廢塑料制成的垃圾芯線填充)這種方法能有效的保護絞線結構，防止絞線游離到電纜的中心區域。

2、導體結構

電纜應該選擇zui具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的zui佳直徑，長度和節向的屏蔽組合，它有zui佳的抗拉能力。

3、芯線絕緣

電纜內的絕緣材料不能彼此粘滯，而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC、PE、TPE材料才能用于拖鏈，數百萬米電纜的應用過程中證實他的可靠性。

4、絞線

絞線結構必須以zui佳的絞合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。

5、內護套

甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。

6、屏蔽

用優化的編織角度將屏蔽層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。

7、外護套

由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的，但也要有支撐功能，當然應該是高壓成型的。

其次，拖鏈用柔性電纜的選用標準

1、普通護套軟電纜是不能進拖鏈的;

2、存在設計缺陷的電纜：外徑不一致的芯線組合，沒有經過周密設計，導致線纜各點受力不均，導致電纜使用時壽命劇減;

3、拖鏈電纜為了增加柔韌性和機械強度，一般需要加以輔助特性功能，如按常規電纜縮小絞距是行不通的;

4、外護套材料，一般收縮性稍強的材料有利于電纜的使用壽命，普通的PVC是不具備拖鏈用高柔性電纜外護套使用標準的。

最后，拖鏈用柔性電纜的選型標準

1、載流量

載流量就是電纜在使用中能夠承受的電流值，而一般人們所說的載流量所指的是最大限度下的電流值，所以在選購電纜時，需要查看電纜在結構設計上是否采用了降額設計，關于這一點，只要是正規電纜在產品說明書上都會有詳細說明，另外還需要查看電纜引腳處的絕緣值耐壓大小，看看是否符合應用需求。

2、電纜結構尺寸

不同場所下對所使用的電纜尺寸大小一般情況下是不同的，電纜尺寸越大表示電纜所能承受的電流值也就越大。

3、阻抗匹配

電纜為實現信號運輸作用，一般情況下都是有阻抗要求的，尤其是在磁場干擾比較大的環境下，對電纜阻抗匹配要求是更為嚴格，在使用過程中，如果電纜阻抗不匹配，不嚴重的情況可能會導致信號傳輸出現斷斷續續，若比較嚴重的情況，會引起信號反射，導致信號無法接收。

4、屏蔽

為提升電纜信號傳遞性，在電纜的絕緣外需要加屏蔽層，從而對外界環境起到屏蔽效果，拖鏈用高柔性電纜一般采用編織屏蔽，干擾信號較強的可采用雙層屏蔽或多層屏蔽。

5、可靠性

電纜是否具備可靠性也就是是否具備安全性，高柔性電纜采用面接觸或者是點接觸的方式，促使連接部位更加緊密，確保在使用過程中更加可靠。

拖鏈用柔性電纜的選用標準，既不導體細，也不是手感軟，是否斷芯也不是判斷拖鏈電纜質量的標準，有效的數據傳輸才是電纜的根本。

• 問

  為什么拖鏈電纜的拖鏈彎曲次數那么卷？

  答

  一種比較熱門并且很多人都認可的拖鏈電纜識別方法，是導致拖鏈電纜的拖鏈彎曲次數內卷的主要原因--拖鏈電纜的拖鏈彎曲次數越高越好。拖鏈電纜能達到的拖鏈彎曲次數由所在的環境、彎曲半徑、行程、速度或頻率等多種因素決定。條件嚴苛，拖鏈耐彎曲次數就低，條件寬松，拖鏈耐彎曲次數就高，相對于卷材料，卷工藝，卷品質，卷拖鏈彎曲次數比較容易。

• 問

  通過電纜軟硬能夠判別拖鏈電纜好壞嗎？

  答

  確切的說，通過電纜軟硬不能夠判別拖鏈電纜好壞。拖鏈電纜有著其特定的性能要求和設計標準，它需要在頻繁移動、彎曲、拉伸等復雜環境下保持穩定的電氣性能和機械性能。這不是單單通過拖鏈電纜軟硬就能夠?qū)崿F(xiàn)的。
